誘電体多層膜ミラー
ホーム > 薄膜関連 > 誘電体多層膜ミラー

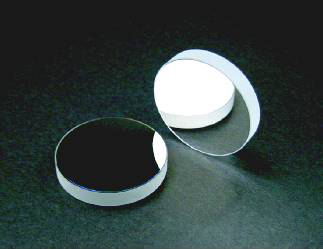

イオンアシスト成膜技術による酸化物誘電体交互多層膜ミラーです。
基板は石英を使用。99%以上の高反射率、ほぼガラスと同程度のミラー表面堅さを実現しました。
広帯域型、単一波長型、二波長型の3タイプをご用意。Webオーダーやオンライン御見積書の発行も可能です。








広帯域誘電体多層膜ミラー

本製品はイオンアシスト成膜技術により、屈折率の異なる2種類の酸化物誘電体交互多層膜を平面基板上に蒸着した広帯域全反射ミラーです。
金属ミラーと比べて高反射率であり、99%以上の反射率を実現しています。ミラー表面がほぼガラスと同程度の堅さですので、取り扱いが容易です。


特長
・波長400〜1200nm、または600〜1700nmの広い範囲で99%以上の高反射率が得られます
・入射角は、0〜50°の範囲で使用可能です
・P偏光、S偏光ともに高反射が得られます
・経年変化が殆どありません
・高温、高湿下での使用が可能です
・金属ミラーと比べ吸収損失が殆どないため、CWレーザ耐力に強いミラーです


カタログ PDF

標準仕様

型番 BBMR
適応波長範囲 400〜1200nm or 600〜1700nm
反射率 99%以上
入射角 0〜50°
サイズ φ30×5tmm、φ25.4×5tmm
基板 石英
基板面精度 λ/10 @ 632.8nm
平行度 3分以内
有効径 実径の80%

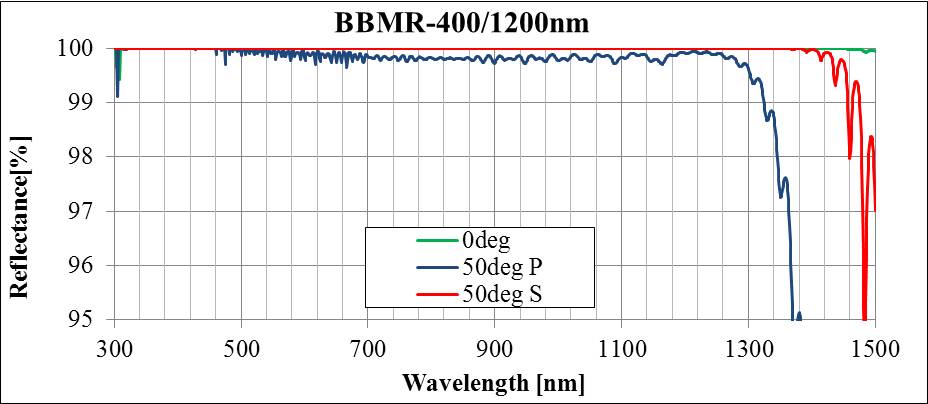

反射率波長特性例@ ※適応波長範囲:400〜1200nm


(クリックで拡大表示)

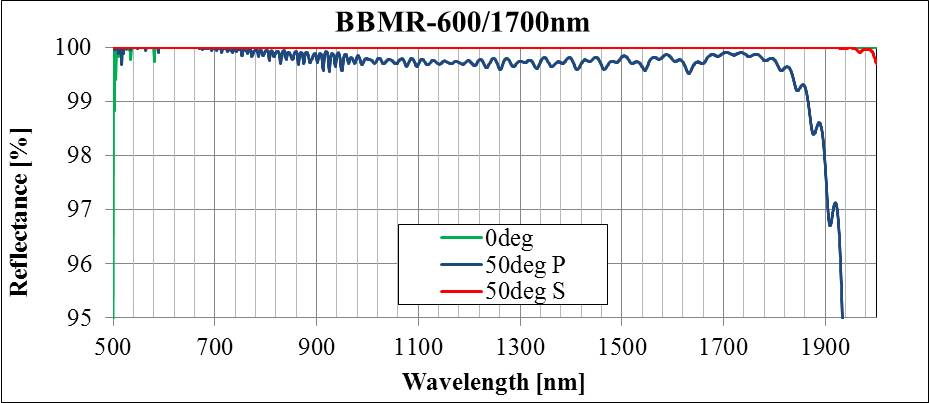

反射率波長特性例A ※適応波長範囲:600〜1700nm


(クリックで拡大表示)


ご注文の手引き

●広帯域誘電帯多層膜ミラー

注文例:
BBMR
-
@
-
A

1) 品名: 広帯域誘電体多層膜ミラー
品番例: BBMR−400 / 1200−B


@波長 400/1200:400〜1200nm  600/1700:600〜1700nm
A基板外径 A:φ30mm B:φ25.4mm (1inch)








単波長誘電体多層膜ミラー

本製品はイオンアシスト成膜技術により、屈折率の異なる2種類の酸化物誘電体交互多層膜を平面基板上に蒸着した単一波長を全反射させるミラーです。
金属ミラーと比べて高反射率であり、99%以上の反射率を実現しています。ミラー表面がほぼガラスと同程度の堅さですので、取り扱いが容易です。


特長
・特定の単一波長において99%以上の高反射率が得られます
・入射角は、0〜45°の範囲で使用可能です
・P偏光、S偏光ともに高反射が得られます
・経年変化が殆どありません
・高温、高湿下での使用が可能です
・金属ミラーと比べ吸収損失が殆どないため、CWレーザ耐力に強いミラーです


カタログ PDF

標準仕様

型式 NBMR
適応波長範囲 532±5nm or 1064±5nm
反射率 99%以上
入射角 0〜45°
サイズ φ30×5tmm
基板 石英
基板面精度 λ/10 @ 632.8nm
平行度 3分以内
有効径 実径の80%

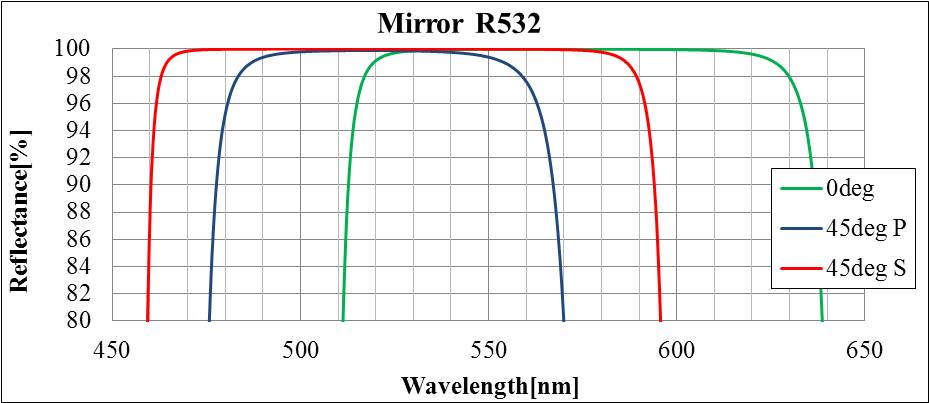

反射率波長特性例@ ※適応波長範囲:532±5nm


(クリックで拡大表示)

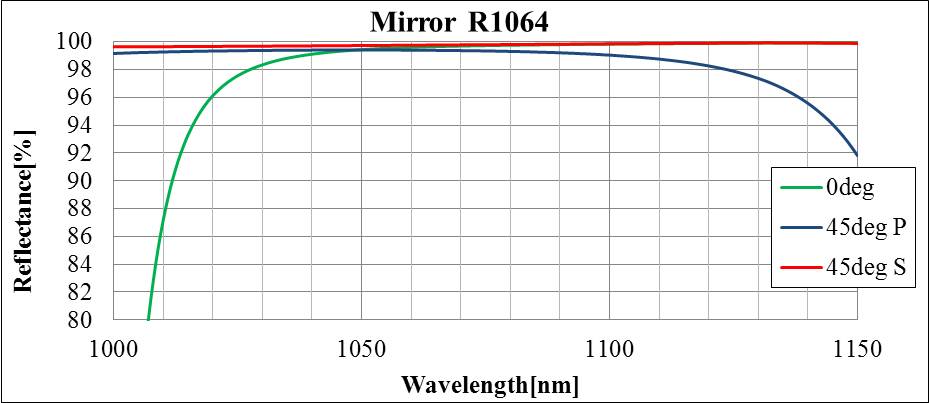

反射率波長特性例A ※適応波長範囲:1064±5nm


(クリックで拡大表示)


ご注文の手引き

●単波長誘電帯多層膜ミラー

注文例:
NBMR
-
@
-
A

1) 品名: 単波長誘電体多層膜ミラー
品番例: NBMR−1064−A



@波長 532:532nm  1064:1064nm
A基板外径 A:φ30mm








二波長誘電体多層膜ミラー

本製品はイオンアシスト成膜技術により、屈折率の異なる2種類の酸化物誘電体交互多層膜を平面基板上に蒸着した二波長を全反射させるミラーです。
金属ミラーと比べて高反射率であり、99%以上の反射率を実現しています。ミラー表面がほぼガラスと同程度の堅さですので、取り扱いが容易です。


特長
・特定の二波長において99%以上の高反射率が得られます
・P偏光、S偏光ともに高反射が得られます
・経年変化が殆どありません
・高温、高湿下での使用が可能です
・金属ミラーと比べ吸収損失が殆どないため、CWレーザ耐力に強いミラーです



カタログ PDF

標準仕様

型式 MBMR
適応波長範囲 532±10nm&1064±10nm
反射率 99%以上
入射角 45°
サイズ φ30×5tmm
基板 石英
基板面精度 λ/10 @ 632.8nm
平行度 3分以内
有効径 実径の80%

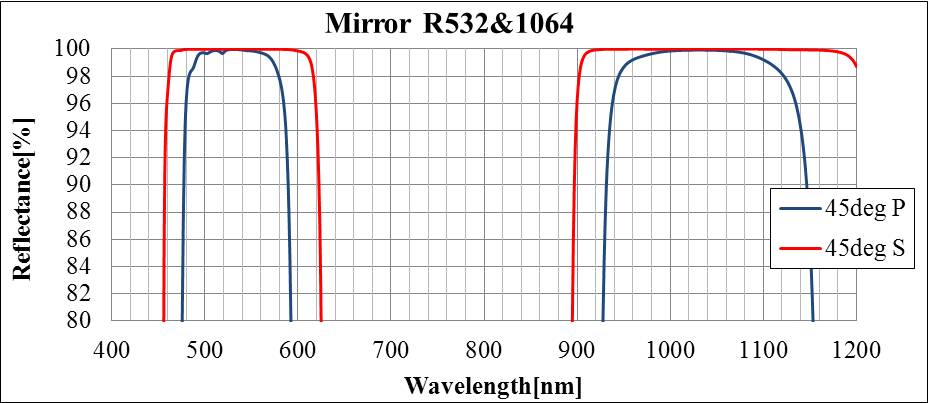

反射率波長特性例 ※適応波長範囲:532±10nm&1064±10nm


(クリックで拡大表示)



ご注文の手引き

●二波長誘電帯多層膜ミラー

1) 品名: 二波長誘電体多層膜ミラー
品番例: MBMR−532&1064−A


@波長 532 & 1064 : 532&1064nm
A基板外径 A:φ30mm







ご注文はこちらから
誘電体多層膜ミラー
御見積書発行とWebオーダー
(Internet Explorerのみに対応しております)
*必須入力
ご注文製品 品名 / 型式 対応波長 サイズ 標準納期 価格(税抜) 数量
1)広帯域誘電体多層膜ミラー
BBMR-400/1200-A
400-1200nm φ30×5tmm 要問合せ
\30,000 ×
2)広帯域誘電体多層膜ミラー
BBMR-400/1200-B
400-1200nm φ25.4×5tmm 受注後1週間
\30,000 ×
3)広帯域誘電体多層膜ミラー
BBMR-600/1700-A
600-1700nm φ30×5tmm 受注後1週間
\30,000 ×
4)広帯域誘電体多層膜ミラー
BBMR-600/1700-B
600-1700nm φ25.4×5tmm 受注後1週間
\30,000 ×
5)単波長誘電体多層膜ミラー
NBMR-532-A
532nm φ30×5tmm 要問合せ
\18,000 ×
6)単波長誘電体多層膜ミラー
NBMR-1064-A
1064nm φ30×5tmm 要問合せ
\25,000 ×
7)二波長誘電体多層膜ミラー
MBMR-532&1064-A
532&1064nm φ30×5tmm 要問合せ
\25,000 ×
お名前*
会社名*
部署名*
納入先ご住所*
郵便番号
都道府県
以降のご住所
E-mail*
お電話番号*
FAX番号
備考
御見積書発行/ご注文方法

1) 上記入力フォームに必要情報を入力して下さい。
2) 「御見積書内容確認」または「ご注文内容確認」ボタンをクリックして下さい。
3-A) 御見積書の方は次ページに御見積書画面が表示されます。印刷してご使用下さい(御見積書画面にもご注文ボタンはございます)。
3-B) ご注文の方は 弊社営業より、ご入力いただいたメールアドレス、お電話番号にご連絡を差し上げて、納期、お支払い方法等の確認をさせて頂きます。

納期について

・広帯域誘電体多層膜ミラーは5個までは入金確認後一週間以内に出荷致します(夏期休業、年末年始除く)。6個以上は別途御回答致します。
・短波長、二波長誘電体多層膜ミラーは別途御回答致します。

訪問販売等に関する法律第8条に基づく表記

販売業者:株式会社オプトクエスト
責任者:営業部部長 熊谷 達也
所在地:東京営業所 〒103-0023 東京都中央区日本橋4-3-10 銀三ビル2F
電話番号:TEL 03-5200-0801 FAX 03-5200-0803
E-mail:
販売価格:商品毎に掲載(消費税抜)
商品代金以外の必要料金:なし(国内送料無料)
支払方法:指定口座に振込み
商品の引渡し時期:広帯域誘電体多層膜ミラーは5個までは入金確認後一週間以内に出荷致します(夏期休業、年末年始除く)。6個以上は別途御回答致します。短波長、二波長誘電体多層膜ミラーは別途御回答致します。
商品等の返品の可否と条件:商品の返品は原則として不可。ただし、製品に不具合が認められる場合、製品を交換します。
