赤外用窓板
ホーム > 薄膜関連 > 赤外用窓板 > 赤外用窓板(ゲルマニウム) >

赤外用窓板(ゲルマニウム)

本本製品は基板に単結晶ゲルマニウムを使用した窓板です。
20μmまでの赤外波長域において吸収が小さく、両面に反射防止膜(AR)を施すことにより、高い透過特性が得られ、窓板に最適です。



特長
・両面反射防止膜(AR)付きは広い範囲で高い透過特性が得られます
・試料観察用の窓、レーザ照射用の窓として使用可能です




カタログ PDF

標準仕様

型番 GEWI
適応波長範囲 3〜10μm 5〜9μm 2〜13μm
ARコート 有り 有り 無し
反射率(片面) ≦4.0% ≦2.0%
サイズ φ25×1tmm 、 φ30×1tmm
基板 単結晶ゲルマニウム
平行度 3分以内
スクラッチ-ディグ 60-40
有効径 実径の80%

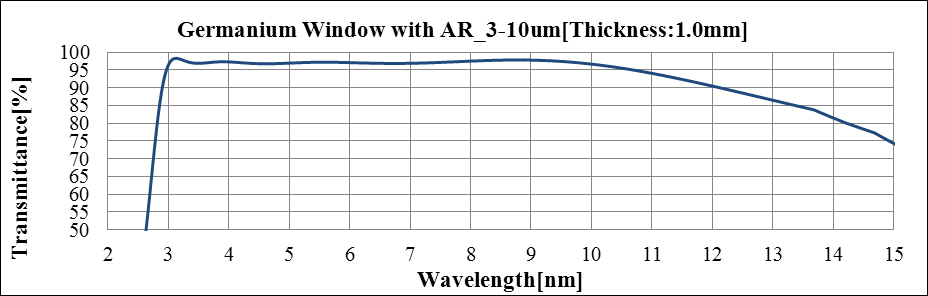

反射率波長特性例(AR_3-10μm付き)


(クリックで拡大表示)

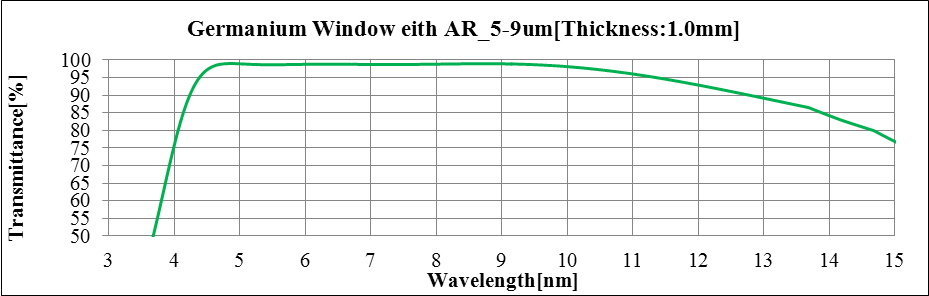

反射率波長特性例(AR_5-9μm付き)


(クリックで拡大表示)

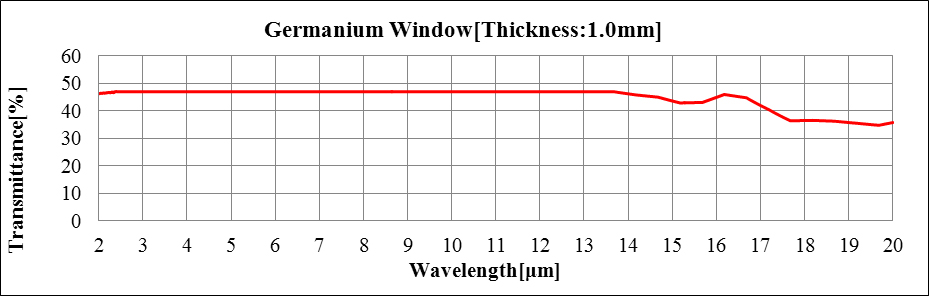

反射率波長特性例(AR無し)


(クリックで拡大表示)


ご注文の手引き

●赤外用窓板(ゲルマニウム)

注文例:
GEWI
-
@
-
A

1) 品名: 赤外用窓板(ゲルマニウム)
品番例: GEWI−N−A


@ARコート A:3-10μm  B:5-9μm  N:無し
A基板外径 A:φ30mm  C:φ25mm
※ 外形、厚みは特注にて作製が可能です。
